根據電纜外徑選擇適應的模塊;
當電纜外徑同時可適應兩種密封模塊時,我們建議選擇規格大的模塊;
預留的空間我們建議使用帶有芯棒的密封模塊,不建議使用實心模塊;
在剝除模塊的薄片時,我們建議逐層剝掉;
更多詳細資料請參考產品配件與安裝。
無鹵三元乙丙橡膠

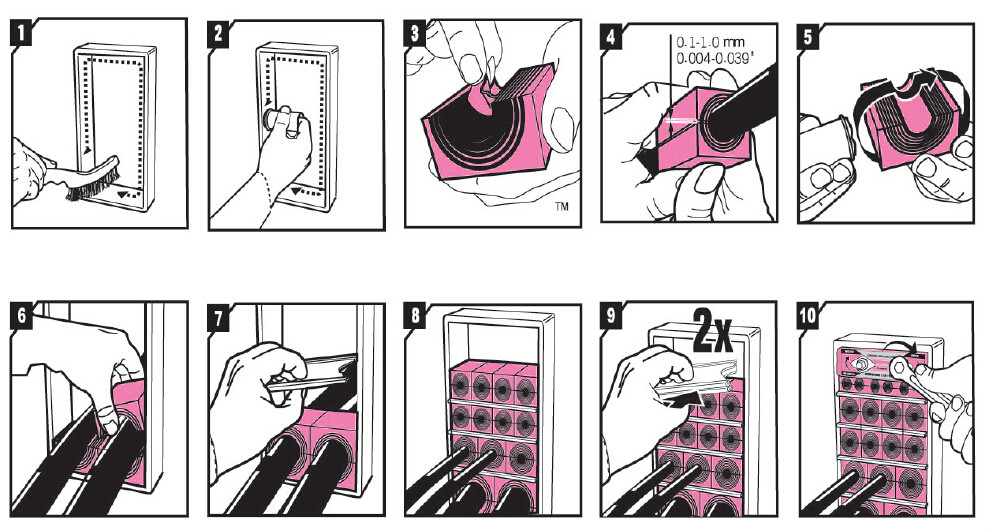

1.確保密封框架已固定,將框架內側清理干凈;
2.在框架內壁涂抹潤滑脂;
3.根據電纜外徑選擇適應的密封模塊,撕去薄片,保證模塊與電纜緊密適應;
4.模塊與電纜吻合后,模塊之間的縫隙應在0.1-1毫米之間;
5.將模塊內側和外部涂抹潤滑脂;
6.根據設計圖紙,將模塊擺放在框架內側,模塊端面與框架端面保持整齊;
7.裝好一層模塊以后,放置一片隔層板,隔層板需卡在框架上,防止模塊竄動;
8.依據以上方式逐層安裝模塊;
9.在安裝最后一層模塊時,先放入2片隔層板,以免模塊安裝結束以后沒有空間放入隔層板;
10.將壓緊塊放入框架(安裝方式見壓緊塊表面張貼的標識),順時針旋轉緊固螺絲,直至完全緊固。如果必要,可在壓緊塊上下倆個端面適當涂抹潤滑脂,以方便安裝與密封。
說明:
1.電纜必須在模塊內拉直;
2.請逐層撕掉模塊的可剝層,確保模塊和電纜完全吻合;
3. 進行密封壓力測試,請在安裝24小時以后進行。
